Как предотвратить аварийный отказ работы компрессорного оборудования?

Как предотвратить аварийный отказ компрессорного оборудования: полное руководство по диагностике и превентивному обслуживанию

В современной промышленности сжатый воздух является четвертым по важности ресурсом после электричества, газа и воды. Аварийная остановка винтового или поршневого компрессора способна парализовать целую производственную линию, привести к браку продукции и колоссальным финансовым потерям. Стоимость одного часа простоя крупного предприятия может исчисляться сотнями тысяч рублей.

Предотвращение внезапного отказа - это не удача, а результат системной работы, основанной на переходе от реактивного ремонта («сломалось - чиним») к предиктивной (прогнозной) аналитике. В этом руководстве мы разберем комплекс мер, которые позволяют гарантировать бесперебойную работу пневмосистемы.

Почему регламент производителя - это лишь ориентир, а не закон

Типичная ошибка службы главного инженера - слепое следование инструкции завода-изготовителя. Производители часто закладывают идеальные условия эксплуатации: чистое помещение с температурой +20°C, отсутствие пыли, стабильное напряжение 380В без просадок и квалифицированный персонал.

Реальность российских производств диктует иные правила:

• Запыленность: Абразивная пыль попадает в винтовой блок и подшипники, работая как наждак.
• Температурный режим: Работа в перегретых цехах летом ускоряет окисление масла и деградацию уплотнений.
• Режим нагрузки: Частые пуски-остановы из-за непонимания циклов потребления воздуха убивают частотные преобразователи и пускатели.

Чтобы составить реальный план защиты от аварий, необходимо опираться не только на моточасы, но и на фактическое состояние узлов, выявленное диагностикой.

Золотой стандарт диагностики: методы раннего обнаружения дефектов

Современная диагностика компрессоров строится на четырех «столпах». Использование их в комплексе позволяет увидеть проблему за недели или месяцы до того, как она приведет к катастрофе.

1. Вибродиагностика: слух профессионального уровня

Это самый эффективный метод мониторинга состояния вращающегося оборудования. Подшипники качения, зубчатые передачи редуктора и винтовой блок имеют свою уникальную вибрационную сигнатуру.

Как это работает: Высокочувствительные датчики акселерометры устанавливаются на корпуса подшипников работающего компрессора. Прибор фиксирует микроудары, возникающие при появлении раковин на дорожках качения подшипников или при нарушении соосности валов.

• Ранняя стадия: Повышение уровней вибрации на высоких частотах (дефект смазки или зарождающаяся трещина).
• Критическая стадия: Появление гармоник лопнувшего кольца подшипника. Результат: Вы меняете подшипник во время плановой остановки за 50 000 рублей вместо того, чтобы менять весь сгоревший винтовой блок стоимостью в миллион, который заклинил из-за разрушения сепаратора.

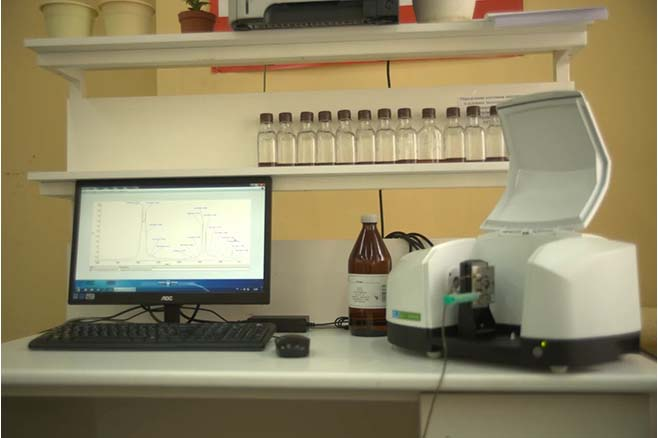

2. Анализ смазочного масла: химический рентген

Масло в компрессоре выполняет функцию охлаждения, герметизации зазоров в винтовом паре и смазки. Его анализ дает информацию о внутреннем здоровье агрегата, которую невозможно получить визуально.

Ключевые показатели анализа масла:

• Элементный состав (ICP-спектроскопия): Наличие железа говорит об износе шестерен или винта; меди - об износе втулок или теплообменника; кремния - о том, что воздушный фильтр не справляется со своей задачей, и завод буквально съедает сам себя изнутри пылью.
• Кислотное число (TAN): Показывает степень окисления масла. Превышение порога означает, что масло начало разлагаться и разъедать цветные металлы внутри системы.
• Наличие воды: Попадание влаги убивает противоизносные присадки и вызывает коррозию.
• Класс чистоты (ISO 4406): Показывает количество механических частиц. Резкий скачок класса чистоты свидетельствует о разрушении фильтрующего элемента или попадании инородного тела.

3. Тепловизионный контроль: невидимый перегрев

Инфракрасная камера видит то, что скрыто от глаз. Локальный перегрев всегда предшествует механическому разрушению.

• Электрошкаф: Перегрев автоматов, контакторов или клеммных соединений указывает на риск возгорания или ложного срабатывания защиты.
• Подшипниковые узлы: Неравномерный нагрев подшипников электродвигателя или винтового блока говорит о перекосе или потере смазки.
• Радиаторы: Термограмма покажет забитые каналы маслорадиатора еще до того, как сработает датчик высокой температуры и остановит производство.

4. Пневмоаудит системы распределения

Часто проблема кроется не в самом компрессоре, а в сети. Утечки сжатого воздуха заставляют компрессор работать под 100% нагрузкой постоянно, лишая его времени на остывание и приводя к тепловому удару. Ультразвуковой течеискатель находит свищи в трубопроводах, неисправные конденсатоотводчики и пропускающие обратные клапаны. Снижение давления утечек на 1 бар уменьшает энергопотребление компрессора примерно на 7%, снижая нагрузку на двигатель и винтовой блок.

Регламент обслуживания: адаптация под суровые реалии

Для предотвращения аварийного отказа график ТО должен быть жестким и включать следующие критические точки:

Каждые 500 - 1000 моточасов (Ежесменный контроль)

• Проверка уровня и прозрачности масла. Помутнение или эмульсия - сигнал тревоги.
• Осмотр радиатора. Забитый радиатор - главная причина 90% отказов винтовых пар из-за перегрева.
• Слив конденсата. Зимой замерзший конденсат в дренажных клапанах приводит к гидроударам.

Каждые 2000 – 4000 моточасов (Базовое ТО)

• Замена масляного фильтра: Обязательно. Загрязненный фильтр открывает байпас, и грязное масло идет напрямую в винтовой блок.
• Замена воздушного фильтра: Только на оригинальный или качественный аналог с высоким коэффициентом бета-фильтрации (β≥200\beta \ge 200β≥200). Дешевый бумажный фильтр рвется, и компрессор начинает всасывать цементную пыль с пола цеха.
• Анализ масла: Отбор пробы для лаборатории.

Каждые 8000 – 12000 моточасов (Расширенное ТО)

• Переборка всасывающего клапана (Inlet Valve): Износ уплотнительных колец здесь приводит к тому, что компрессор не может разгрузиться при остановке, создавая огромную нагрузку на муфту и двигатель.
• Замена ремкомплекта термостатического клапана: Если клапан залипнет в закрытом положении, масло пойдет в систему холодным, вызывая резкое падение вязкости и задиры металла.
• Диагностика подшипников винтового блока: Даже если вибрация в норме, замена подшипников превентивно на этом этапе дешевле, чем восстановление геометрии убитых роторов.

Капитальный ремонт (32 000 - 40 000 моточасов)

Полная разборка, дефектоскопия валов, замена подшипников электродвигателя, ревизия частотного преобразователя.

Типичные ошибки эксплуатации, ведущие к аварии

1. «Работа на предохранителе»: Игнорирование регулярных кодов ошибок контроллера (например, частых сообщений о высокой температуре). Ошибка - это крик машины о помощи перед смертью.
2. Самостоятельная регулировка реле давления: Неправильно настроенная дельта (разница между пуском и стопом) заставляет компрессор включаться каждые 30 секунд. Это уничтожает обмотки двигателя и пускатели.
3. Использование дешевых аналогов масел: Компрессорные масла должны иметь низкую склонность к пенообразованию и высокую термоокислительную стабильность. Обычное моторное масло М-10Г2к коксуются в горячем винтовом блоке за считанные часы, забивая сепаратор и вызывая рост давления в баке вплоть до разрыва корпуса.
4. Отсутствие входного вентиляционного канала: Если забор горячего воздуха из верхней части помещения направить обратно в компрессор, он сварится заживо. Необходим приток холодного воздуха снизу.

Человеческий фактор: обучение персонала

Самый дорогой анализатор бесполезен, если оператор вытирает пролитое масло ветошью и оставляет ее на корпусе электродвигателя. Обучение сотрудников должно включать:

• Правила ежедневного осмотра.
• Действия при возникновении аварийного сигнала (не сбрасывать ошибку три раза подряд, а вызвать сервис-инженера).
• Навыки правильного слива конденсата.

Комплексный подход как гарантия безопасности

Предотвратить аварийный отказ компрессорного оборудования можно только объединив усилия эксплуатационной службы и профессиональных инженеров-диагностиков.

Алгоритм действий для руководителя производства:

1. Провести первичный аудит: замерить реальную точку росы, чистоту воздуха и наличие утечек.
2. Установить графики отбора проб масла и периодической вибродиагностики.
3. Заключить договор на годовое техническое обслуживание (Full Service) с фиксацией ответственности исполнителя. Это снимает головную боль по закупке расходников и гарантирует выезд специалиста в течение 24 часов.
4. Инвестировать в качественную подготовку воздуха (правильные осушители и фильтры), так как попадание влаги в пневмомагистраль провоцирует коррозию всего инструмента и станков заказчика.

Компрессор - это сердце вашего производства. Позвольте ему работать в здоровом ритме, используя современные методы контроля, и оно никогда не споткнется внезапно, останавливая пульс вашего бизнеса.
